CBB81 金屬化聚丙烯膜、箔電容器
- 產品簡介：采用聚丙烯膜和鋁箔無感式卷繞、阻燃環氧粉末包封、鍍錫銅線引出，具有高耐壓、高絕緣、耐沖擊、低損耗、 低溫升等特點。適用于高壓、脈沖、點火、諧振電路中。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器電壓?jiǎn)挝皇鞘裁?
- 答：BM電容器電壓?jiǎn)挝挥校篤AC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
產品詳情
聯系我們
- 顏色：
- 尺寸：
- 編號：
CBB81 金屬化聚丙烯膜、箔電容器
采用聚丙烯膜和鋁箔無感式卷繞、阻燃環氧粉末包封、鍍錫銅線引出，具有高耐壓、高絕緣、耐沖擊、低損耗、
低溫升等特點。適用于高壓、脈沖、點火、諧振電路中。
.jpg)
|
引用標準 Reference standard |
GB/T14579﹑IEC 60384-17 |
|
|
氣候類別 Climatic category |
40/85/21 |
|
|
額定電壓 Rated voltage |
1000VDC～3000VDC |
|
|
容量范圍 Capacitance range |
0.0022μF～1μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐電壓 Voltage proof |
極間 between terminals |
2.5*UR(VDC)/10s |
|
絕緣電阻 Insulation resistance (20℃) |
極間 between terminals |
≥30000MΩ, CR≤0.33μF (100Vdc,60s) ≥7500S, CR >0.33μF (100Vdc,60s) |
|
極殼between terminals and case |
≥100000MΩ ( 100Vdc,60s) |
|
|
損耗角正切 Tangent of loss angle(20℃) |
≤0.001 (10KHz ) |
|

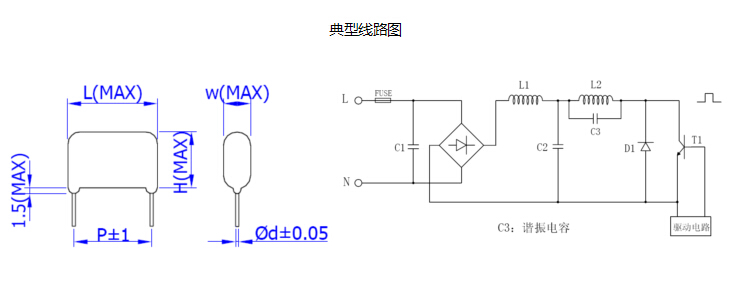

常用規格(Dimension) unit：mm
|
Rated Cap. |
1000VDC |
1600VDC |
2000VDC |
||||||||||||
|
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
|
|
0.0022μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
7.0 |
12.5 |
15.0 |
0.8 |
|
0.0047μF |
18 |
9.0 |
14.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
9.5 |
15 |
15.0 |
0.8 |
|
0.0056μF |
18 |
8.5 |
14.0 |
15.0 |
0.8 |
18 |
8.5 |
14.0 |
15.0 |
0.8 |
25 |
8.0 |
13.5 |
22.0 |
0.8 |
|
0.0068μF |
18 |
7.5 |
13.5 |
15.0 |
0.8 |
18 |
7.5 |
13.5 |
15.0 |
0.8 |
25 |
8.5 |
14.0 |
22.0 |
0.8 |
|
0.0082μF |
18 |
8.5 |
14.0 |
15.0 |
0.8 |
18 |
8.5 |
14.0 |
15.0 |
0.8 |
25 |
9.0 |
15.0 |
22.0 |
0.8 |
|
0.010μF |
18 |
7.0 |
12.0 |
15.0 |
0.8 |
18 |
8.0 |
12.0 |
15.0 |
0.8 |
25 |
11 |
16.5 |
22.0 |
0.8 |
|
0.015μF |
18 |
10 |
15.5 |
15.0 |
0.8 |
18 |
10 |
15.5 |
15.0 |
0.8 |
25 |
8.5 |
14.0 |
22.0 |
0.8 |
|
0.020μF |
18 |
10 |
17.0 |
15.0 |
0.8 |
18 |
10 |
17.0 |
15.0 |
0.8 |
25 |
9.0 |
16.0 |
22.0 |
0.8 |
|
0.022μF |
18 |
10.5 |
17.5 |
15.0 |
0.8 |
18 |
10.5 |
17.5 |
15.0 |
0.8 |
25 |
10 |
15.5 |
22.0 |
0.8 |
|
0.024μF |
18 |
10.5 |
18.0 |
15.0 |
0.8 |
18 |
10.5 |
18.0 |
15.0 |
0.8 |
25 |
9.5 |
17 |
22.0 |
0.8 |
|
0.027μF |
25 |
8.0 |
15.5 |
22.0 |
0.8 |
25 |
8.0 |
15.5 |
22.0 |
0.8 |
25 |
10 |
17.5 |
22.0 |
0.8 |
|
0.030μF |
25 |
8.5 |
15.5 |
22.0 |
0.8 |
25 |
8.5 |
15.5 |
22.0 |
0.8 |
25 |
11 |
18.5 |
22.0 |
0.8 |
|
0.039μF |
25 |
9.5 |
16.5 |
22.0 |
0.8 |
25 |
9.5 |
16.5 |
22.0 |
0.8 |
25 |
12.5 |
20 |
22.0 |
0.8 |
|
0.10μF |
34 |
11.5 |
19.0 |
31.0 |
0.8 |
34 |
11.5 |
19.0 |
31.0 |
0.8 |
34 |
21.5 |
29 |
31.0 |
0.8 |
