CBB61 風扇電容器 調速系列
- 產品簡介：專為風扇調速器而設計，多芯組合式結構， 可實現2~4芯模塊式封裝。多種個性化安裝結構可選，使用方便，采用特殊制造工藝，電性能穩定。可解決傳統電感式調速器成本高、噪音大的缺點。
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
產品詳情
聯系我們
- 顏色：
- 尺寸：
- 編號：
CBB61 風扇電容器 調速系列 艾美特 美的 格力 指定供應商
專為風扇調速器而設計，多芯組合式結構， 可實現2~4芯模塊式封裝。多種個性化安裝結構可選，使用方便，
采用特殊制造工藝，電性能穩定。可解決傳統電感式調速器成本高、噪音大的缺點。

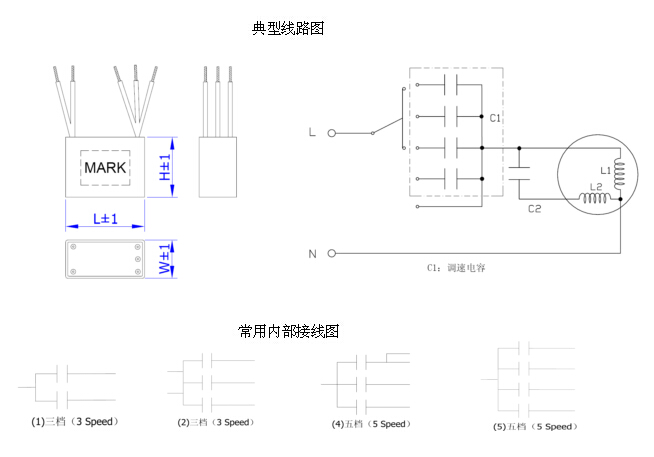

.jpg)
|
認證標志 Safety approvals |
UL﹑VDE﹑CQC﹑TUV |
|
|
執行標準 Implemented standard |
GB/T3667.1 , UL810 , EN60252-1 |
|
|
環境溫度 Environment temperature |
-40℃~+105℃ |
|
|
額定電壓 Rated voltage |
110VAC~600VAC (50/60Hz) |
|
|
容量范圍 Capacitance range |
0.1μF～80μF |
|
|
容量偏差 Capacitance tolerance |
±5%（J）、±10%（K） |
|
|
損耗角正切 Tangent of loss angle(20℃) |
≤0.002 (100Hz ) |
|
|
試驗電壓 Testing voltage |
極間 between terminals |
2*UN (VAC)/60s(CQC、VDE、TUV), 1.5*UN (VAC)/60s (UL) |
|
|
極殼between terminals and case |
2*UN+1000（VAC）/ 60s(≥2000VAC) |
|
防護等級 Class of safety protection |
CBB61 :P0 class ; CBB61-P2: P2 class |
|
|
故障電流 Fault current |
CBB61-P2 : 10,000AFC ( UL 810) |
|
常用規格(Dimension) unit：mm
|
Specification |
250VAC |
300VAC |
|
Specification |
L×W×H |
|
|
L×W×H |
L×W×H |
|
|
|
|
1+2μF |
33×15×25 |
38×15×25 |
|
300V3+250V4+4 |
50*×20*×30 |
|
1.2+1.8μF |
33×15×25 |
38×15×25 |
|
300V3.5+250V4+5 |
50*×23*×29 |
|
1.5+2.5μF |
38×15×25 |
38×16×27 |
|
300V3.5+250V5+6 |
50*×23*×29 |
|
1.75+3.5μF |
38×16×27 |
38×18.5×29 |
|
300V3.75+250V4+5 |
50×*23×*29 |
|
2+2μF |
38×15×25 |
38×18.5×25 |
|
300V3.75+250V5+5 |
50×*23*×29 |
|
2+2.2μF |
38×15×25 |
38×18.5×25 |
|
300V3.5+250V3.5+4 |
50×*20*×30 |
|
2+3μF |
38×15×25 |
38×18.5×25 |
|
300V4+250V4+2.5 |
50×*20*×30 |
|
2+3.5μF |
38×16×25 |
38×18.5×29 |
|
300V4+250V3.5+4.5 |
50*×23*×29 |
|
2+4μF |
38×18.5×25 |
38×21×28 |
|
300V4+250V4+5 |
50*×23*×29 |
|
2.5+2.5μF |
38×15×25 |
38×25×20 |
|
300V4+250V5+5 |
50*×23*×29 |
|
2.5+5μF |
39×19.5×27 |
38×24×28 |
|
300V4+250V5+6 |
50×*23*×32.5 |
|
3+0.6μF |
38×18.5×25 |
38×18.5×25 |
|
300V4+250V6+5 |
50×23×32.5 |
|
3+1.5μF |
38×15×25 |
38×18.5×25 |
|
300V4+250V6+6 |
50×23×32.5 |
|
3+5.5μF |
38×21×28 |
38×25×29 |
|
300V4.5+250V4+5 |
50×23×32.5 |
|
4+2μF |
38×15×25 |
38×21×28 |
|
300V4.5+250V5+5 |
50×23×32.5 |
|
4+4.5μF |
38×18.5×29 |
38×25×29 |
|
300V4.5+250V4+8 |
50×23×32.5 |
|
4.5+2μF |
38×15×25 |
38×21×28 |
|
300V4.5+250V6+5 |
50×23×32.5 |
|
5+5 |
38×23×26 |
50×20×30 |
|
300V4.5+250V6+6 |
50×23×32.5 |
|
1.9+(0.5μF×3) |
38×30×21 |
38×30×21 |
|
300V5+250V5+5 |
50×24×30 |
|
1.9+(0.7μF×3) |
38×30×21 |
38×32×23 |
|
550V1.2+450V1.5+2 |
50×23×29 |
|
2.2+(1.2μF×3) |
38×30×21 |
39×32×23 |
|
550V1.5+450V1.5+2 |
50×23×34 |
|
2.4+(0.9μF×3) |
38×30×21 |
38×32×23 |
|
550V1.5+450V2+2.5 |
50×24×37 |
|
2.5+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
550V2+450V2+4 |
47×35×35 |
|
2.8+(1μF×3) |
38×30×21 |
38×32×23 |
|
550V2.2+450V3+3.5 |
58×26×38 |
|
3+(1μF×3) |
38×30×21 |
38×32×23 |
|
550V2.5+450V3+3 |
58×26×38 |
|
3+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.2+(1μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.2+(1.2μF×3) |
38×30×21 |
38×32××23 |
|
|
|
|
3.5+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.5+(1.5μF×3) |
38×32×23 |
38×32×23 |
|
|
|
